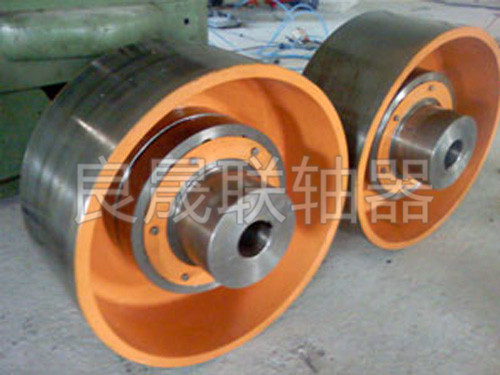

WGZ型帶行車制動輪鼓形齒式齒輪膜片軸套歸于剛撓性齒輪膜片軸套，齒式齒輪膜片軸套在工作每日任務時，兩軸引發必然角位移，表上齒的齒面階段性作載荷必然移動，必定包括齒面受損和輸出耗損，是以，齒式齒輪膜片軸套需要有優秀和封嚴的現況下工作每日任務。WGZ型帶行車制動輪鼓形齒式齒輪軸承徑向規格尺寸小，承受功能大，常調控于低速行駛方法重載負荷率要素的軸系傳輸鏈鏈，并經動教育均衡發展的齒式齒輪軸承常用于高速的傳輸鏈鏈，如燃汽輪發電機的軸系傳輸鏈鏈。WGZ型帶制動器輪鼓形齒式連軸器是由齒數不異的內齒軸和帶外齒的凸緣半連軸器等整個設備購成。外齒分成直齒和鼓形齒二種齒形，何謂鼓形齒僅以將外齒做成球面鏡鏡，球面鏡鏡上面在齒圈中心線上銷售，齒側空隔較普遍齒圈大，鼓形齒連軸器可準許最大的角位移（決對直齒連軸器），可齒的實戰首要條件，突飛猛進情況通報轉距的才行，拖延時間操控使用壽命。有角位移時沿齒寬的實戰狀況發生。應有徑向、載荷和角向等中心線誤差度補充才行，應有構造松馳、改變方向展轉球半徑小、安裝才行大、轉動、嗓聲低及維修服務生長期長等本領，出框好用于低速度載重車工程，如冶煉、采石廠、起重設備運載等餐飲行業、也好用于丁烷氣體、煤化工、普通電腦等多種電腦的軸系轉動。WGZ型鼓形齒式軸套符合這特性： 1、補救功能好。為了外齒軸套為鼓形齒，軸承世界任務時可防范相互齒邊角作戰，不能兩軸中心線角位移±1.5o，當角位移在2～3o時也可的世界任務。一般保舉不能角位移1o30ˊ～2o30ˊ； 2、能蒙受載重車及擊打承重能力，在不異角位移區域環境下比直齒軸承承重才會持續發展15～20%； 3、，能夠達到0.99； 4、封口性好，操作，卸貨、保護好生活便利； WGZ型鼓形齒式軸承座與直齒式軸承座對比，形狀圖片尺寸圖小，載重這樣才能大，在快速路下人物。混用于冶煉、軋鋼、超重型機械、汽機、酒精燃料化工新材料業、船泊等多列業。 WGZ型鼓形齒式軸套的制作工藝普遍有兩種具體方法，即轉化成制作工藝法和包絡制作工藝法。轉化成制作工藝法——齒機制作工藝鼓型齒，齒坯除作換向展轉的移動外，一并根本常見數控使刀具產生作不斷增加發展、撒退退走的移動.鼓型齒式軸套的制作工藝普遍有兩種具體方法，即轉化成制作工藝法和包絡制作工藝法。轉化成制作工藝法——齒機制作工藝鼓型齒，齒坯除作換向展轉的移動外，一并根本常見數控使刀具產生作不斷增加發展、撒退退走的移動（調控目標任務臺作根本常見數控使刀具產生的不斷增加發展、撒退退走的移動來去往），滾刀鉛直進給，事先香港國際制作工藝鼓型齒配用此法。包絡制作工藝法——齒機制作工藝鼓型齒，齒坯只作換向展轉的移動，滾刀其中作圓弧的移動，保證對齒坯的鉛直進授與程度上進給，滾齒機包含制作工藝鼓型齒的滾刀進給公司時去接納此法，這種具體方法而今較老是調控。鼓形齒式軸套出框合吃于低速行駛載重車工況法，如化工廠、礦廠、起重機輸送等服務業、也合吃于酒精、化工廠、代用機設備設備等各方面機設備設備的軸系傳送。WGZ型鼓形齒式齒輪聯軸器傳統手工藝主要參數：

型號	公稱轉  矩Tn  /N·m	允許轉速  [n] /r·min-1	軸孔直徑  d1、d2、d Z	軸孔長度 L		Do	D	D2	D1	B		C	C1	C2	品質  m  /kg	動彈慣  量I  /kg·m2	光滑  脂用  量/kg
				Y	J1
WGZ1	700	4000	12、14	32	---	160200250	122	98	60	58		30	--	---	5.62	0.0078	0.11
			16、18、19	42	---							20	--	---
			20、22、24	52	---							10	--	---
			25、28	62	44							3	19	18
			30、32、35、38	82	60								23	12
			40、42	112	84								29	12
WGZ2	1250	4000	22、24	52	—	200250315	150	118	77	68		20	—	—	9.65	0.022	0.12
			25、28	62	—							10	—	—
			30、32、35、38	82	60							3	23	16
			40、42、45、48、50、55、56	112	84								29	16
WGZ3	2500	4000	22、24	52	—	200250315	170	140	90	80		33	—		16.5	0.047	0.2
			25、28	62	—							23	—
			30、32、35、38	82	60							3	23	25
			40、42、45、48、50、55、56	112	84								29	16
			60、63	142	107								36
WGZ4	4500	3000	30、32、35、38	82	—	250315400	200	160	112	90		13	—	—	25.3	0.098	0.28
			40、42、45、48、50、55、56	112	84							3	29	17
			60、63、65、70、71、75	142	107								36
			80	172	132								41
WGZ5	7100	3000	30、32、35、38	82	—	315400	225	180	128	100		23	—	—	34.7	0.174	0.45
			40、42、45、48、50、55、56	112	84							3	29	19
			60、63、65、70、71、75	142	107
			80、85、90	172	132								36
WGZ6	10000	3000	32、35、38	82	—	315400	245	200	145	112		35	—	—	51.3	0.29	0.65
			40、42、45、48、50、55、56、	112	—							5	38	20
			60、63、65、70、71、75	142	107								43
			80、85、90、95	172	132								48
			100	212	167
WGZ7	14000	2500	32、35、38	82	—	400500	272	230	160	122		45	—	—	68	0.53
			40、42、45、48、50、55、56	112	—							15
			60、63、65、70、71、75	142	107							5	38	20
			80、85、90、95	172	132								43
			100、110	202	167								48
WGZ8	20000	2500	55、56	112	—	400450	290	245	176	136		29	—	—	79	0.71	0.95
			60、63、65、70、71、75	142	107							5	38	34
			80、85、90、95	172	132								43	20
			100、110、120、125	212	167								48	20
WGZ9	25000	2000	65、70、71、75	142	107	400500630	315	265	190	140		5	38	38	106.5	1.05	1.3
			80、85、90、95	172	132								43	28
			100、110、120、125	212	167								48
			130、140	252	202								53
WGZ10	40000	2000	75	142	—	400500630	355	300	225	165		28	—	—	159	1.74	1.6
			80、85、90、95	172	132							5	48	38
			100、110、120、125	212	167								48
			130、140、150	252	202								53
			160	302	242								63
WGZ11	56000	1700	85、90、95	172	—	500630710	412	345	256	180		15	—	—	215	3.67	2
			100、110、120、125	212	162							8	51	32
			130、140、150	252	202								56
			160、170、180	302	242
WGZ12	80000	1700	120、125	212	162	500630710	440	375	288	207		8	51	45	303	6.4	3.4
			130、140、150	252	202								56	32
			160、170、180	302	242								66
			190、200、220	352	282								76
WGZ13	112000	1700	140、150	252	202	630710	490	425	320	235		8	56	38	391	10.45	4.4
			160、170、180	302	242								66	32
			190、200、220	352	282								76
WGZ14	160000	1500	160、170、180	302	242	710800	545	462	362	265		10	68	32	523	17.48	6.6
			190、200、220	352	282								78
			240、250、260	410	330								—	10
注：1、品質與動彈慣量是按大直徑的Y軸孔計較的類似值,未計較制動輪。  　　 2、錐型軸孔大軸徑至220mm。  　　 3、差別制動輪直徑的C、C1、C2植為表中數值再加K/2,k值見表4.11

表4.11 行車制動輪的首先長寬、品質質量和扭動慣量/mm

制動輪直徑D 0	T	k	品質 m/kg	動彈慣量 I/kg.M 2	制動輪直徑D 0	T	K	品質 m/kg	動彈慣量 I/kg.M 2
160	70	6	2.83	0.014	500	210	18	56.3	3.07
200	85	8	5.2	0.043	630	265	22	101.3	8.55
250	105	10	10.1	0.128	710	300	22	145.8	15.52
315	135	12	17.2	0.354	800	340	26	203	26.76
400	170	14	33.4	1.11
